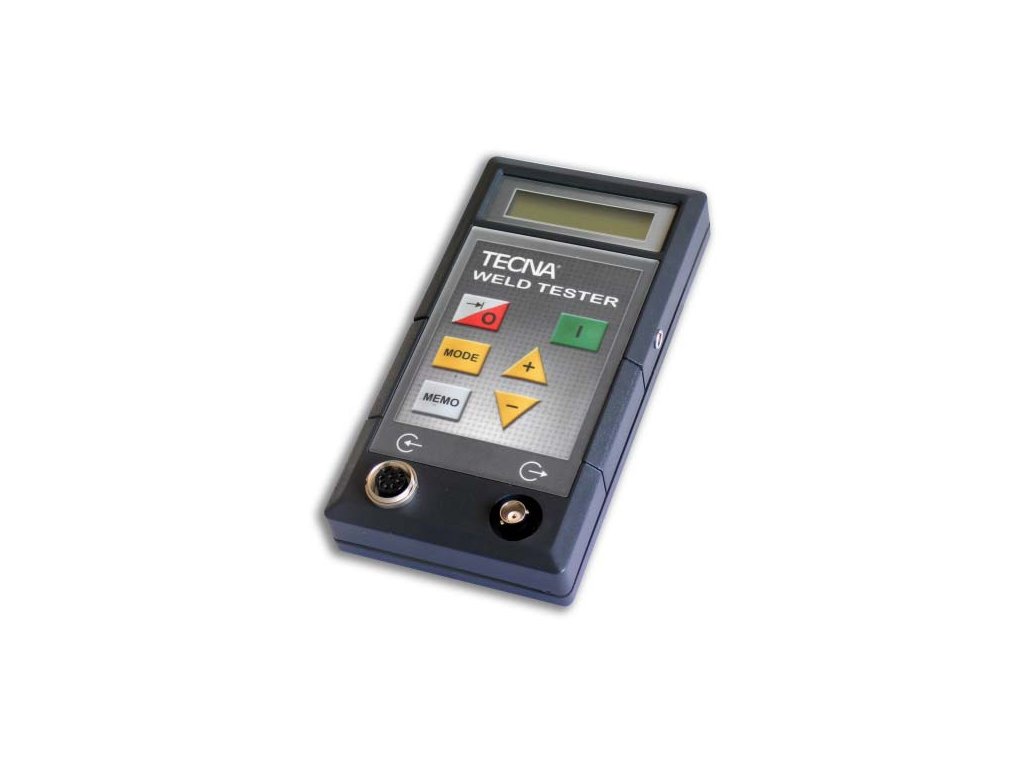

Přístroj měřící Tecna TE1600 s rozhraním RS232

Detailní popis produktu

TE1600 „WELD TESTER“ je přenosný přístroj, který je navržen pro měření parametrů odporového svařování. Stejným přístrojem lze pomocí různých sond měřit jak svařovací proud, tak sílu na elektrodách.

Díky výkonu 32bitového mikroprocesoru a přesnosti 12bitového A / D převodníku je přístroj vysoce výkonným.

Je vhodný pro měření na standardních strojích v střídavém proudu ( AC ), stejnosměrném třífázovém usměrněném a středofrekvenčním stroji ( DC ) a kondenzátorovém výboji ( CDW ):

AC :

• Měří efektivní hodnotu (RMS), maximální hodnotu a průměrnou hodnotu.
• Měří špičkovou hodnotu proudu: maximální kladnou a zápornou hodnotu.
• Měří úhel vedení ve stupních.
• Měří dobu svařování v cyklech, v krocích po ½ cyklu.

DC : Měří průměrnou hodnotu, maximální hodnotu a dobu svařování v ms.

CDW : Měří špičkovou hodnotu a dobu svařování.

Funkce předběžného a následného zatemnění s programovatelným časovým odstupem; zabraňuje chybám měření při použití funkce sklonu a umožňuje kontrolu správného zpoždění prvního vložení.
Ukládá hodnotu naměřenou během posledních svarů.
Měří svařovací sílu: zobrazuje maximální hodnotu síly, hodnotu na začátku a na konci doby svařování.
Funkce zatemnění zabrání chybám měření v důsledku vysoké nárazové síly a umožní ji odhadnout.
Měřicí převodníky široké dostupnosti.
Automatické rozpoznání připojeného senzoru.
Výstup BNC pro zobrazení aktuálního tvaru vlny na osciloskopu.
Napájení pomocí alkalických baterií 4 x 1,5 V (velikost AA).
47331 Plastový kufr
22414 Sériový kabel DB9 pro připojení k PC - vstup COM

Dokoupitelné příslušenství

1600/RS232 Měřicí přístroj TE 1600 s výstupem RS232 pro tiskárnu, s kufrem a certifikátem
1631 Pevný snímač proudu – průměr min. 32-36 max. mm s kabelem L=2 m
1632 Pevný snímač proudu – průměr min. 40-45-46 max. mm s kabelem L=2 m
1633 Pevný snímač proudu – průměr min. 80 mm s kabelem L=2 m
1635 Flexibilní snímač prům. 160 mm s kabelem L=2 m
1636 Flexibilní snímač prům. 270 mm s kabelem L=2 m
1661 Snímač přítlaku 200 daN 440 lb s kabelem L=2 m
1662 Snímač přítlaku 2000 daN 4400 lb s kabelem L=2 m
1673 Snímač přítlaku se sníženým průměrem 200 daN 440 lb s kabelem L=2 m
1675 Snímač přítlaku se sníženým průměrem 1200 daN 2640 lb s kabelem L=2m
1663 Snímač přítlaku 10000 daN 22000 lb s kabelem L=2 m
1664 Snímač tlaku 10 bar - 145 Psi
1438 Stíněný kabel 50 OHM BNC-BNC pro připojení k osciloskopu–délka L=1 m
